چگونه آرایش رک شبکه میتواند عملکرد شبکه شما را بهبود بخشد؟
آرایش و استانداردسازی رک شبکه، فراتر از یک چیدمان ظاهری، شالوده اصلی پایداری زیرساختهای فناوری اطلاعات در سازمانهاست. در شرکت «پایدار تجارت معتمد»، ما با تکیه بر استانداردهای بینالمللی TIA/EIA، راهکارهایی را برای مدیریت هوشمندانه کابلکشی و استقرار تجهیزات ارائه میدهیم که نه تنها از آشفتگی بصری جلوگیری میکند، بلکه با بهینهسازی جریان هوا (Airflow)، ریسک خرابی قطعات حساس مانند سرورها و سوئیچها را به حداقل میرساند.
یک رک آرایشیافته، کلید تسریع در عیبیابی و کاهش زمان توقف سرویس (Downtime) است. استفاده از نگهدارندههای کابل (Cable Manager)، لیبلگذاری دقیق و توزیع صحیح وزن تجهیزات سنگین نظیر UPS و سرورهای ذخیرهسازی، از جمله خدماتی است که تیم فنی ما در پروژههای جزیره کیش و سراسر کشور پیادهسازی میکند. با اجرای اصول صحیح آرایش رک، مسیر توسعه آینده شبکه شما هموار شده و هزینههای نگهداری میانمدت و بلندمدت سازمان بهشدت کاهش مییابد.
بسیاری از مدیران IT با چالشهایی نظیر قطعیهای بیدلیل، افزایش دمای غیرعادی اتاق سرور و پیچیدگی در عیبیابی دستوپنجه نرم میکنند. ریشه اغلب این مشکلات در یک نقطه مشترک نهفته است: عدم آرایش اصولی رک شبکه. در محیطهای حرفهای، رک تنها یک محفظه فلزی نیست، بلکه قلب تپنده زیرساخت است که چیدمان غلط آن میتواند طول عمر گرانترین تجهیزات شما را کاهش دهد.
آرایش رک شبکه چیست؟
آرایش یا کنسولبندی رک (Rack Organization) به فرآیند مهندسیشدهی نصب تجهیزات، مدیریت کابلها، لیبلگذاری و تنظیم سیستم تهویه در یک محفظه استاندارد گفته میشود. این فرآیند تعیین میکند که سوئیچها، روترها، سرورها و منابع تغذیه (UPS) با چه ترتیبی و در چه ارتفاعی (Unit) قرار گیرند تا بالاترین سطح کارایی حاصل شود.
چرا استانداردسازی رک یک ضرورت تجاری است؟
اجرای صحیح آرایش رک در مجموعههایی نظیر پایدار تجارت معتمد، با اهداف استراتژیک زیر انجام میشود:
بهینهسازی جریان هوا (Cooling): چیدمان درست مانع از ایجاد نقاط داغ (Hot Spots) شده و گردش هوای خنک بین سرورها را تضمین میکند.
کاهش Downtime: در زمان بروز خطا، تکنسین بدون سردرگمی در میان انبوه کابلها، پورت معیوب را در کمترین زمان پیدا میکند.
حفاظت فیزیکی از کابلها: جلوگیری از کشش، خمیدگی بیش از حد و تداخل الکترومغناطیسی (EMI) بین کابلهای برق و دیتا.
توسعهپذیری (Scalability): فضای رزرو شده و مسیرهای کابلکشی مشخص، اضافه کردن تجهیزات جدید را بدون نیاز به بازطراحی کل سیستم ممکن میسازد.
اجزای کلیدی در معماری داخلی رک
سوئیچها (Switches): ستون فقرات توزیع دیتا که باید در مجاورت پچپنلها باشند.
پچ پنل (Patch Panel): نقطه واسط کابلکشی ساختاریافته که نظمدهنده اصلی کابلهای ورودی ساختمان است.
سرورهای رکمونت: واحدهای پردازشی که به دلیل وزن و حرارت زیاد، نیازمند جانمایی دقیق هستند.
یوپیاس (UPS): تضمینکننده پایداری توان که به دلیل وزن بسیار بالا، همیشه در پایینترین واحدها قرار میگیرد.
مدیریتکنندههای کابل (Cable Managers): بازوهای افقی و عمودی که کابلهای پچکورد را هدایت میکنند.

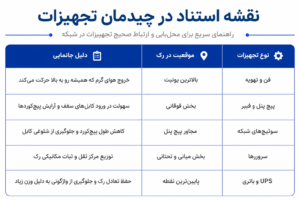

نقشه استاندارد چیدمان تجهیزات (Best Practices)
نوع تجهیز موقعیت در رک دلیل جانمایی
فن و تهویه بالاترین یونیت خروج هوای گرم که همیشه رو به بالا حرکت میکند
پچ پنل و فیبر بخش فوقانی سهولت در ورود کابلهای سقف و آرایش پچکوردها
سوئیچهای شبکه مجاور پچ پنل کاهش طول پچکورد و جلوگیری از شلوغی کابل
سرورها بخش میانی و تحتانی توزیع مرکز ثقل و ثبات مکانیکی رک
UPS و باتری پایینترین نقطه حفظ تعادل رک و جلوگیری از واژگونی به دلیل وزن زیاد
۵ فرمان طلایی در آرایش حرفهای رک
جداسازی کابلهای قدرت و دیتا: برای جلوگیری از نویز، کابلهای برق را از یک سمت و کابلهای شبکه را از سمت دیگر هدایت کنید.
استفاده از بلنک پنل (Blank Panel): فضاهای خالی بین تجهیزات را با پنلهای کورکننده بپوشانید تا مسیر گردش هوا منحرف نشود.
مستندسازی و برچسبگذاری: هر دو سر کابلها و تمامی پورتها باید طبق استاندارد (مثلاً ANSI/TIA-606) لیبل داشته باشند.
مدیریت شعاع خمیدگی: کابلهای شبکه و بهویژه فیبر نوری نباید دچار شکستگی یا خمیدگی تند شوند.
بستهای ولکرو (Velcro) بجای بست کمربندی: فشار بیش از حد بستهای پلاستیکی میتواند باعث تغییر شکل زوج سیمها و افت کارایی (Crosstalk) شود؛ بستهای پارچهای بهترین جایگزین هستند.
اشتباهات مهلک که باید از آنها دوری کنید
انباشت کابلهای اضافی: استفاده از پچکوردهای ۳ متری برای فاصلههای ۳۰ سانتیمتری، سد بزرگی در برابر تهویه ایجاد میکند.
نادیده گرفتن تراز رک: تراز نبودن پایه رک باعث فشار به بدنه و دشواری در باز و بسته شدن دربها و کشوهای سرور میشود.
عدم پیشبینی رشد شبکه: پر کردن تمامی یونیتها بدون در نظر گرفتن فضای خالی برای سنسورها یا تجهیزات آتی.
جمعبندی و مشاوره تخصصی
آرایش رک شبکه یک سرمایهگذاری است، نه یک هزینه اضافه. یک زیرساخت مرتب، نشاندهنده حرفهای بودن تیم IT و ضامن امنیت فیزیکی اطلاعات سازمان شماست.
اگر به دنبال ارتقاء دیتاسنتر یا بازطراحی رکهای شبکه خود در منطقه آزاد کیش و یا سایر نقاط هستید برای مشاوره و خدمات با ما تماس بگیرید.
